- Artikel-Nr.: ESU-51801

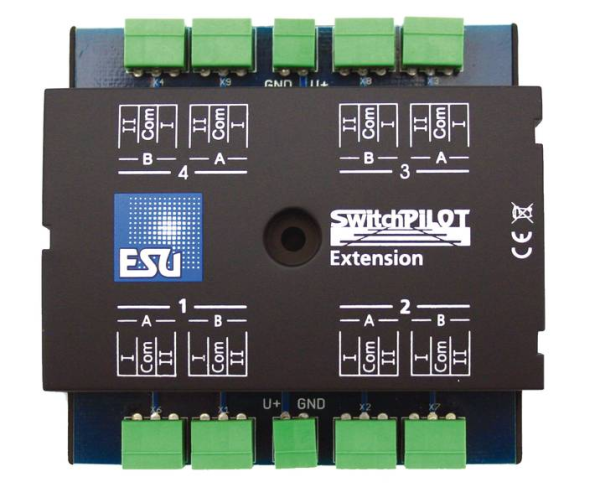

Der SwitchPilot kann bei Bedarf um das SwitchPilot-Extension-Modul ergänzt werden: Seitlich angedockt an den SwitchPilot bietet es 4 Relaisausgänge zum Schalten von potentialfreien Verbrauchern oder zur Herzstückpolarisierung.
Betriebsarten
Das SwitchPilot-Extension-Modul funktioniert nur in Verbindung mit einem SwitchPilot. Seitlich angesteckt wird es direkt vom SwitchPilot mit Strom versorgt. Es beinhaltet insgesamt 4 Doppelrelais (2 × UM), von denen jedes fix einem Transistor-Ausgangspaar des SwitchPilot zugeordnet ist. Die Stellung des jeweiligen Relais hängt direkt vom Schaltzustand dieses Ausgangspaars ab.
Mit Hilfe des Relais können entweder Verbraucher galvanisch vom restlichen Schienenkreis getrennt geschaltet werden (Funktion analog zu k84) oder ein motorischer Weichenantrieb umgepolt werden.
Da jedes Relais mit bis zu 1,5 A Dauerstrom belastbar ist, können mit seiner Hilfe nicht nur Weichenherzstücke polarisiert werden, sondern auch Blockstrecken signalabhängig mit Spannung versorgt oder motorische Antriebe wie (Wasser-)Pumpen geschaltet werden.
Besonders trickreich ist die Möglichkeit zur Ansteuerung motorischer Weichenantriebe: Die hierzu nötige Motorumpolung beherrscht das SwitchPilot-Extension-Modul selbstverständlich ebenso.
| Technische Daten : | Details zum Artikel |
| Maßstab : | Neutral |
| Produktart : | Hilfsmittel, Elektronik, Bausatz, Zubehör, Decoder |
| zu Beachten : | geeignet ab 14 Jahre, Entsorgung nicht im Hausmüll |
