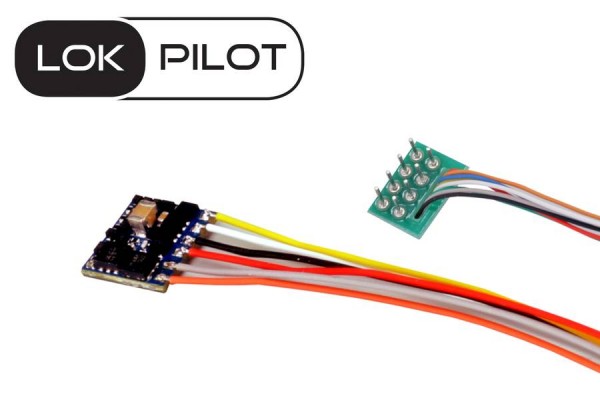

ESU 59820 - TT/N - 8-pin LokPilot 5 micro DCC, NEM652, Spurweite N, TT

Der LokPilot 5 micro DCC ist der „Zwilling“ des LokPilot 5 micro. Mit nur 8,0 mm × 7,0 mm und einer Dicke von nur 2,4 mm (am Kondensator: 2,9 mm) genau so klein, dass er auch in sehr kleinen Loks der Nenngrößen Z, N oder TT unterkommen kann, ist er ein reiner DCC-Decoder. Dieser Verzicht auf Flexibilität wird jedoch mit einem günstigeren Preis belohnt.

LokPilot 5 micro DCC-Decoder werden mit allen gängigen Schnittstellen angeboten. Die Varianten mit Next18- oder PluX16-Schnittstelle sind mit einer Grundfläche von 13,0 mm × 9,2 mm zwar etwas größer, besitzen aber 2 zusätzliche Funktionsausgänge.

Betriebsarten
Der LokPilot 5 micro DCC ist ein „reinrassiger“ DCC-Decoder. 14 bis 128 Fahrstufen sind so selbstverständlich wie 2- und 4-stellige Adressen. Es können bis zu 32 Funktionen ausgelöst werden. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an.

Er beherrscht alle DCC-Programmiermodi und dank RailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1 bis 255 programmieren können, existieren Hilfsregister.

Der LokPilot 5 micro DCC-Decoder erkennt die Märklin®-Bremsstrecken ebenso wie ZIMO®-HLU/ZACK-Befehle oder das Lenz®-ABC-System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix-Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen.

Der LokPilot 5 DCC Decoder kann auf analogen Gleichstrombahnen eingesetzt werden. Die Höchstgeschwindigkeit kann hierbei separat eingestellt werden.

Der Decoder schaltet zwischen den Betriebsarten vollautomatisch „on-the-fly“ um. Meist muss nichts eingestellt werden.

Funktionen
Wir wissen, dass Sie Ihre Loks möglichst realistisch haben möchten. Daher haben wir den LokPilot 5 micro DCC mit erstaunlich vielen Funktionsausgängen ausgestattet. Die Varianten mit 6-pol. oder 8-pol. Kabelbaum bieten 4 verstärkte Funktionsausgänge mit je 180 mA Ausgangsstrom sowie zwei Logikpegelausgänge für Servos oder SUSI. Bei den Ausführungen mit Next18- oder PluX16-Interface sind insgesamt 6 verstärkte Ausgänge und zwei Logikpegelausgänge vorhanden. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdrücken beim Entkuppeln für ROCO®-, Krois®- und Telex®-Kupplungen.

Motorsteuerung
Die Motorsteuerung des LokPilot 5 micro DCC wurde erneut grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10 kHz bis 50 kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb – das typische „Brummen“ gehört der Vergangenheit an. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige „Autotune“-Funktion ermöglicht das automatische Einmessen des Decoders an den Motor. Der LokPilot 5 micro DCC-Decoder liefert mit bis zu 0,75 A Motorstrom genügend Saft für die gedachten Einsatzszenarien.

Betriebssicherheit
An den LokPilot 5 micro kann auf Wunsch ein PowerPack zur Überbrückung dreckiger Schienenabschnitte angeschlossen werden.

Schutz
Selbstverständlich sind der Motorausgang und die Funktionsausgänge gegen Überlastung geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben.
